電氣圖表在固態繼電器中表現為接線圖、控制方式圖、應用說明、安裝指示圖、外形尺寸圖等，用于人們更加方便與直觀的了解產品的安裝、接線方式等。在陽明固態繼電器官網中有非常多的固態的產品系列，這些產品的電氣圖紙實際上是差不多的，今天我們主要例舉人們用得比較多的一個系列的產品（SSR-DA系列），來為大家解答陽明固態繼電器的電氣圖紙。

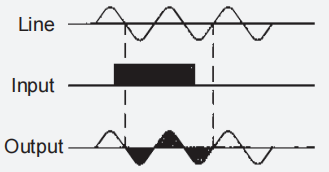

首先是控制方式指示圖，輸出只有在正弦波的零點上有輸入訊號時才會打開或關閉，以避免產生突波或EMI / RFI。特別適用于控制 Output 阻抗性或電容性或不飽和感抗性等負載。

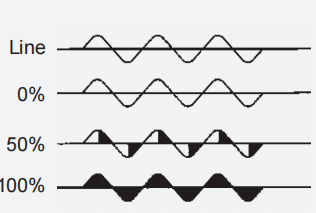

（250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/220VAC） 以可變電阻控制Triac的觸發角來控制輸出功率。 （250KΩ/110VAC, 500KΩ/220VAC, 1MΩ/380VAC）

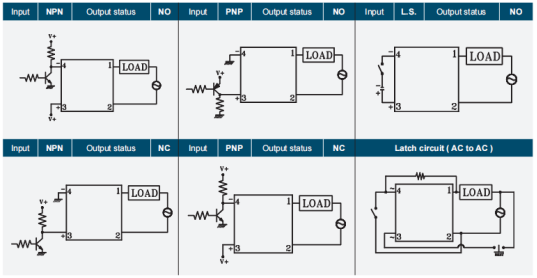

其次是電氣應用說明圖：

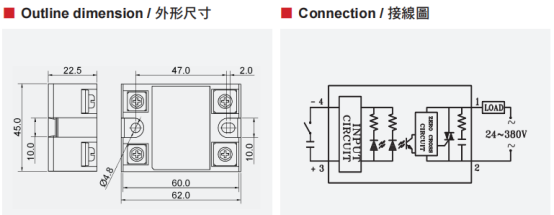

最后是外形尺寸與接線圖：
