對于不少人而言，對于溫度控制器的概念只是控制溫度的一種電氣原件或一種溫控儀表，但是對于溫控器在溫度控制系統中的實際應用是沒有概念的。為了讓大家明白溫控器在現代工業化中的重要性，今天我們以奧托尼克斯溫控器為例為大家介紹溫控器在溫度控制系統的應用實例，具體如下。

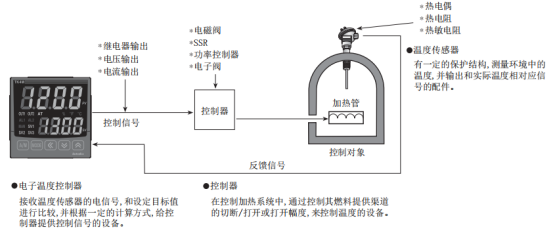

如下圖所示,為基本的溫度控制器系統實例：

通過上圖，我們可以看到整個系統中有溫控器以及控制對象兩個部分，在控制對象中有加熱管、熱電偶、熱敏電阻、溫度傳感器等電氣原件，控制對象給出反饋信號給奧托尼克斯溫控器，溫控器對反饋信號進行編碼傳送給被控制對象，控制對象執行這個信號，實現控溫。

最佳溫度控制

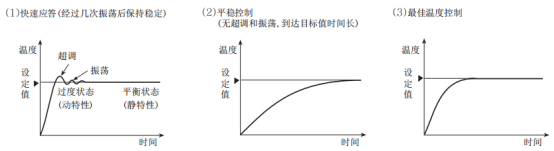

最佳溫度控制如圖(3)所示-沒有超調,振蕩,響應速度快,同時不受外部干擾的影響可以迅速的到達目標溫度并保持恒定。但在實際使用中,由于控制對象的特性差異,很難達到理想狀態。通常情況下,若要求響應速度快,則容易產生超調和振蕩,反之若要求控制穩定則相應的響應速度較慢,需要很長的時間才能到達目標值。

根據使用用途的主要控制目的,如圖(1)所示為快速到達目標值,產生一定的超調,再反復振蕩,在短時間內到達穩定。如圖(2)所示為緩慢到達目標值并保持恒定,過程中沒有超調和振蕩

控制對象特性

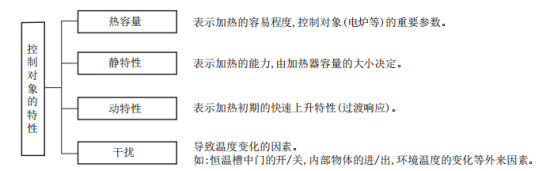

為了達到溫度的最佳控制,在選擇溫度控制器和傳感器之前需要充分了解控制對象所具有的各種特性。

以上是關于奧托尼克斯溫控器在溫度控制系統中的應用實例的相關介紹，希望能夠幫到大家！若是您有相關的需求或是產品問題，歡迎聯系我們，咨詢電話15601585576！
